系统概述

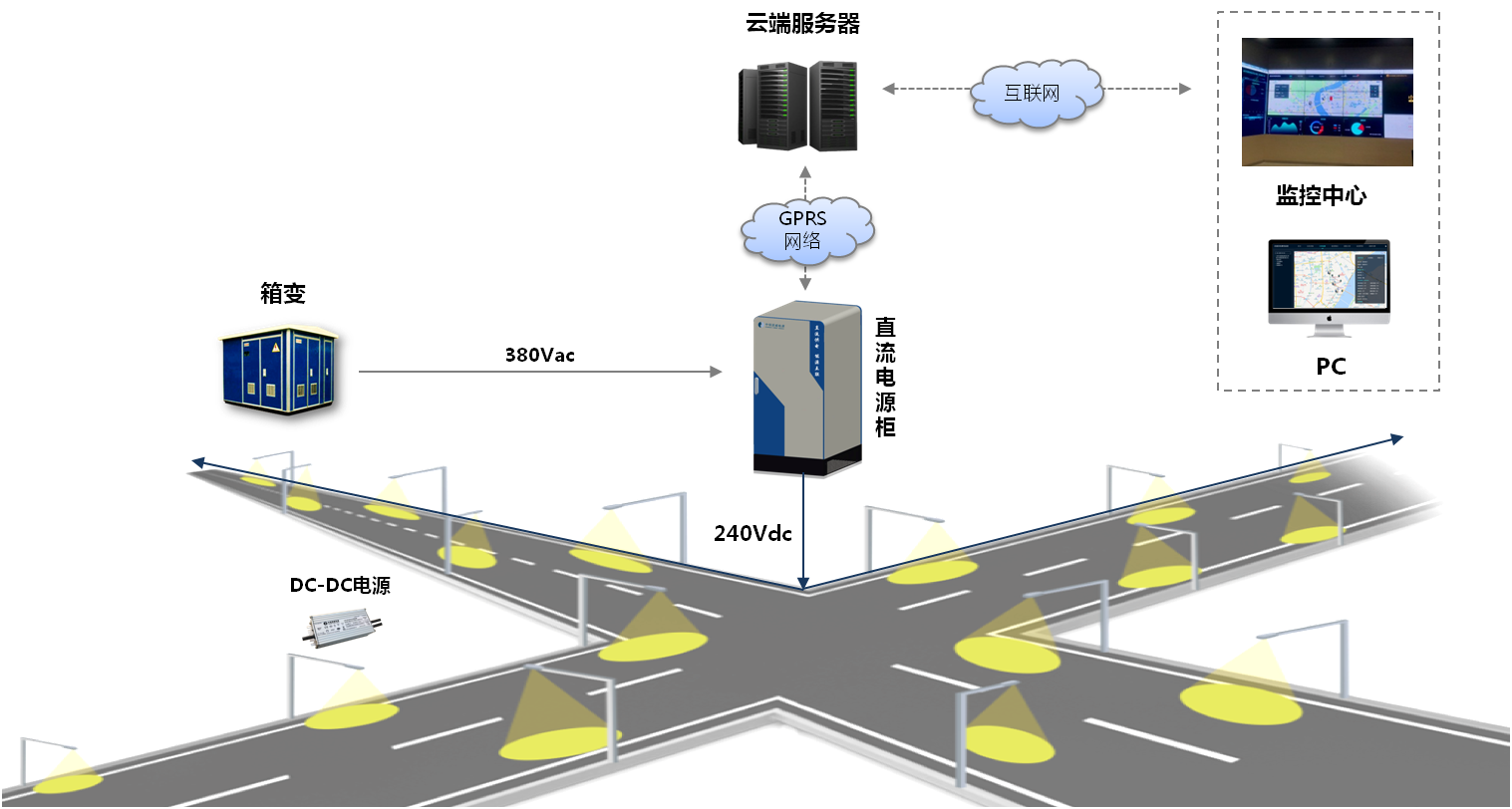

直流供电系统相对于传统的LED照明系统，**的区别是采用直流供电，三相交流电流入直流电源柜，经内部整流模块整流后转换为240V的直流电，远供到LED灯具端，灯具端的DC-DC驱动电源将直流电转换为恒流源为LED供电，同时该系统具有通讯调光功能，采用曼彻斯特编码通讯，直流电源柜直接与DC-DC电源通讯，实现智能调光。





系统特点

供电安全

直流悬浮输出，触摸输电线的其中一极无法形成回路，不构成触电风险。

系统时时检测线路绝缘漏电流状态；当直流输出电线上双极发生漏电现象，机柜可以检测到漏电的之路，并及时把他切断，可靠的提高了用电安全。

机柜的三相供电端和直流输出端均设置20kA电流型防雷，DC-DC电源模块内置4kV/6kV防雷，极大提高了系统整体防雷能力。

可靠性高，维护方便

将传统AC-DC电源内部的两个单元分离，前一级的AC-DC单元放在地面电源柜中处理，灯具侧仅保留可靠的DC-DC单元，故障率降低。

照明柜落地安装，故障维护仅需地面作业。

整流模块支持热插拔，不需要断电维护。

智能控制简单

采用曼彻斯特编码通讯，不会受到外界干扰，稳定可靠。

DC-DC驱动电源内置通讯单元，无需单灯控制器。

主要功能

调光控制：根据不同场景需求，设置不同的调光策略，执行LED调光与开关灯。

数据采集：监测系统输入/输出电信息，系统温度，整流模块状态等，进行能耗分析。

绝缘监测：可监测输电线路的绝缘信息，若线缆的绝缘性能降低，存在漏电情况，系统将发出告警，并切断该路供电。

故障告警：实时监测系统运行状态，及时发出故障告警信息。
