直流供电系统解决方案

系统简介

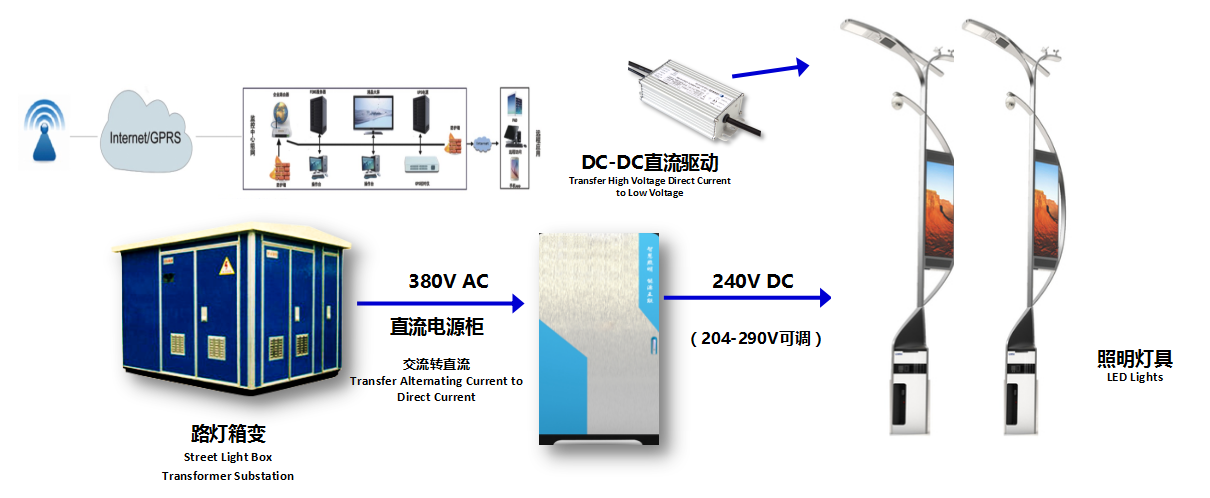

      直流供电系统相对于传统的LED照明系统,最大的区别是采用直流供电,三相交流电流入直流电源柜,经内部整流模块整流后转换为240V的直流电,远供到LED灯具端,灯具端的DC-DC驱动电源将直流电转换为恒流源为LED供电,同时该系统具有通讯调光功能,采用曼彻斯特编码通讯,直流电源柜直接与DC-DC电源通讯,实现智能调光。


系统特点


供电安全

  • 直流悬浮输出,触摸输电线的其中一极无法形成回路,不构成触电风险;
  • 系统实施检测线路绝缘,漏电流状态;当直流输出电线上双级发生漏电现象,机柜可以检测到漏电的之路,并及时把他切断,可靠的提高了用电安全;
  • 机柜的三相供电端和直流输出端均设置20kA电流型防雷,DC-DC电源模块内置4kV/6kV防雷,极大提高了系统整体防雷能力。

可靠性高,维护方便

  • 将传统AC-DC电源内部的两个单元分离,前一极的AC-DC单元放在地面电源柜中处理,灯具侧仅保留可靠的DC-DC单元,故障率降低;
  • 照明柜落地安装,故障维护仅需地面作业;
  • 整流模块支持热插拔,不需要断电维护。

智能控制简单

  • 采用曼彻斯特编码通讯,不会受到外界干扰,稳定可靠;
  • DC-DC驱动电源内置通讯单元,无需单灯控制器;
  • 可实现定时调光,分区调光。



主要功能


直流电源柜内部配置有监控模块,可监测整个系统的输入输出状态、电源模块参数,控制LED的定时调光。同时监控模块具有丰富的通讯协议接口,如GPRS、网口、RS485等,便于接入智能控制系统,用于远程访问,进行调光控制和信息读取。
